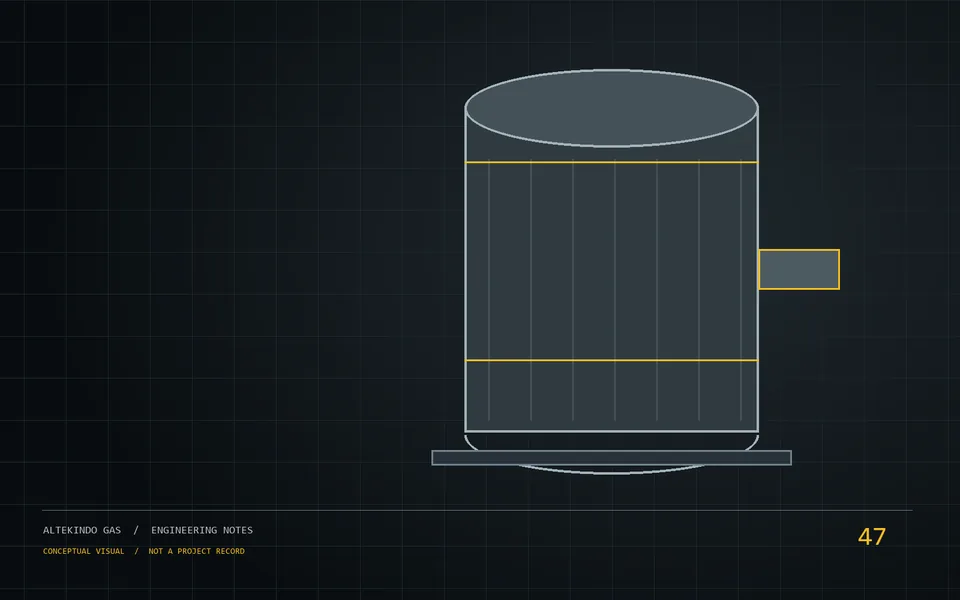

Lapisan metal pada pipa atau tangki sering menjadi bagian pertama yang terlihat saat menilai pekerjaan insulasi. Permukaan yang rapi memberi kesan selesai, tetapi fungsi jacketing tidak berhenti pada penampilan. Detail perlindungan luar perlu terhubung dengan sistem termal dan kondisi lingkungan.
Jacketing harus dibahas sebagai bagian dari desain yang mempunyai tujuan tertentu. Ia tidak otomatis menggantikan material insulasi atau fungsi pengendalian uap. Artikel ini membantu memisahkan fungsi setiap lapisan agar penawaran dan pemeriksaan tidak terjebak pada tampilan luar saja.
Bedakan lapisan termal dan perlindungan luar
Material insulasi dan lapisan luarnya mempunyai peran yang berkaitan tetapi berbeda. Pembahasan pengurangan perpindahan panas tidak sama dengan pembahasan perlindungan terhadap paparan. Pada layanan dingin, pengendalian perpindahan uap juga perlu mempunyai detail yang sesuai.
Dokumen proyek sebaiknya menunjukkan fungsi setiap komponen. Jika hanya tertulis “bungkus pipa”, penyedia dapat menafsirkan lingkup secara berbeda. Gunakan gambar dan daftar material yang disetujui agar pekerjaan yang diharapkan lebih jelas bagi pemasang serta pemeriksa.
Lingkungan menentukan kebutuhan perlindungan
Instalasi dalam ruang, luar ruang, dan area dengan potensi gangguan mekanis dapat mempunyai kebutuhan berbeda. Pemilik perlu menjelaskan paparan yang diketahui dan kegiatan sekitar. Kondisi tersebut menjadi masukan bagi perencana, bukan alasan memilih material dari kebiasaan saja.
Dokumen ASHRAE membahas protective jacketing dalam konteks sistem insulasi. Penerapannya tetap perlu ditelaah sesuai kondisi proyek. Artikel ini tidak menentukan jenis metal, ketebalan, maupun detail sambungan yang dapat diterapkan secara universal.
Sambungan membutuhkan rencana yang dapat dipasang
Bagian lurus sering lebih mudah dijelaskan daripada elbow, cabang, nozzle, atau perubahan bentuk tangki. Detail yang tidak direncanakan dapat memaksa keputusan spontan di lapangan. Karena itu, gambar serta penawaran perlu menunjukkan area khusus yang memerlukan perhatian.
Sebagai ilustrasi koordinasi, daftar detail dapat menghubungkan nomor lokasi dengan gambar, material, dan status persetujuan. Tujuannya bukan menambah administrasi tanpa manfaat. Daftar membantu memastikan bahwa keputusan desain telah tersedia sebelum bagian tersebut ditutup dan sulit diperiksa.
Jacketing tidak otomatis menjadi vapor retarder
Pada sistem dingin, fungsi pembatas perpindahan uap harus ditentukan oleh desain dan material yang digunakan. Jangan menganggap semua lapisan metal dengan sendirinya memberi fungsi tersebut secara utuh. Sambungan, penetrasi, serta hubungan dengan lapisan lain perlu dinilai.
Pengadaan sebaiknya meminta penjelasan sistem lengkap. Jika paket insulasi dan paket jacketing dikerjakan pihak berbeda, sepakati antarmukanya. Masing-masing penyedia perlu mengetahui bagian mana yang harus siap dan bukti apa yang diperlukan sebelum melanjutkan.
Pemeriksaan sebelum penutupan mempunyai nilai
Setelah jacketing terpasang, sebagian kondisi di bawahnya tidak lagi mudah terlihat. Kebutuhan pemeriksaan tahap harus ditetapkan proyek. Foto yang dilabeli dapat mendukung rekaman, tetapi tidak menggantikan penilaian atau persetujuan yang diwajibkan.
Identitas material dan perubahan yang disetujui juga perlu dicatat. Jika detail berbeda dari gambar awal, dokumen akhir harus mencerminkan kondisi terpasang. Tanpa pembaruan, tim pemeliharaan dapat menggunakan asumsi yang salah saat membuka atau memperbaiki sistem di masa mendatang.
Akses pemeliharaan perlu dipertimbangkan
Komponen tertentu membutuhkan akses untuk inspeksi atau perawatan. Cara pembukaan serta pemasangan kembali perlu dibahas agar tidak menghilangkan fungsi lapisan. Jangan menutup komponen hanya demi keseragaman tampilan bila kebutuhan operasinya belum ditinjau.
Kerusakan akibat kegiatan lain perlu mempunyai mekanisme pelaporan. Pemilik dapat mencatat lokasi, bentuk kerusakan, dan kapan ditemukan, kemudian meminta penilaian yang sesuai. Perbaikan yang hanya menutupi bagian luar mungkin tidak menjawab kondisi lapisan di bawahnya.
RFQ perlu memisahkan pekerjaan baru dan perbaikan
Untuk pekerjaan baru, jelaskan sistem yang telah direncanakan dan status persetujuannya. Untuk perbaikan, sampaikan kondisi yang diketahui serta ketidakpastian di balik lapisan. Mintalah penyedia menulis asumsi pembongkaran, penanganan material lama, dan pekerjaan persiapan.
Bandingkan harga berdasarkan lingkup yang sama, termasuk komponen khusus dan akses. Luas permukaan yang identik tidak selalu menghasilkan kebutuhan pemasangan setara. Perbedaan jumlah penetrasi dan geometri dapat mengubah kerumitan pekerjaan yang harus dibahas sejak penawaran.
Serah terima harus berguna untuk pengelola
Dokumen akhir perlu memungkinkan pemilik mengetahui sistem yang terpasang dan area yang mempunyai detail khusus. Bentuk laporan mengikuti kontrak. Tujuannya menjaga pekerjaan tetap dapat ditelusuri ketika bagian tertentu dibuka kembali, diperbaiki, atau dievaluasi setelah perubahan operasi.
Contoh perbedaan lingkup yang tampak serupa
Bayangkan satu penawaran mencakup pemasangan jacketing di atas sistem insulasi baru yang sudah diterima, sedangkan penawaran lain mencakup pembongkaran lapisan luar lama dan pemeriksaan kondisi yang terbuka. Kedua pekerjaan mungkin memakai judul serupa, tetapi kebutuhan waktu dan tanggung jawabnya berbeda. Pembeli perlu melihat uraian kegiatan sebelum membandingkan nilai total.
Penyedia harus menjelaskan prasyarat yang diasumsikan. Jika lapisan di bawahnya belum diterima, tentukan siapa menilai kesiapan dan bagaimana temuan ditangani. Jangan memakai kalimat mengikuti kondisi lapangan sebagai pengganti pembagian tanggung jawab. Kejelasan ini membantu mencegah sistem ditutup saat persoalan di bawahnya belum memperoleh keputusan yang sesuai.
Pada bagian dengan geometri kompleks, mintalah rujukan detail atau kebutuhan klarifikasinya. Gambar bidang utama saja belum tentu menjelaskan sambungan di cabang dan penetrasi. Tim dapat membuat daftar lokasi yang memerlukan peninjauan sehingga pemasang tidak harus memilih sendiri pendekatan saat menghadapi perbedaan kondisi.
Dokumen penerimaan juga perlu memperlihatkan lingkup yang benar-benar dikerjakan. Bila hanya area tertentu diperbaiki, peta lokasi dan catatan material membantu pemilik memahami batasnya. Foto setelah pemasangan dapat memberi konteks, tetapi perlu dihubungkan dengan bukti tahap dan ketentuan kontrak yang relevan.
Untuk pemeliharaan berikutnya, simpan kebutuhan akses dan cara pemulihan berdasarkan detail yang disetujui. Ketika lapisan dibuka oleh pihak lain, informasi ini perlu sampai kepada pelaksana. Sistem perlindungan dapat berubah fungsinya jika pengembalian hanya mengejar tampilan luar. Pemilik harus menilai temuan dan menentukan tindak lanjut yang sesuai.
Baca cold insulation pipa serta hot insulation tangki untuk konteks lapisan di bawah jacketing. Kebutuhan jasa dibahas di hot insulation dan jacketing. Sampaikan kebutuhan perlindungan luar Anda dengan informasi lingkungan dan geometri agar penawaran tidak hanya mengandalkan luas bidang.
Referensi & batas editorial
Rujukan berikut mendukung prinsip umum. Tidak menetapkan standar proyek, parameter operasi, atau persetujuan metode untuk aset tertentu.
- ASHRAE Handbook Fundamentals 2025 — Chapter 23: Insulation for Mechanical Systems; rujukan desain, penerapan perlu ditelaah
- Johns Manville — Where and why do you recommend vapor stops? Konteks sistem material
